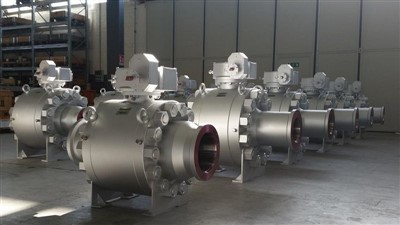

Цапфовий кульовий кран високого тиску

Ми пропонуємо широкий асортимент кованих кульових кранів із дво- або трьохкомпонентним болтовим корпусом, встановленими на цапфі. Два незалежних сидіння забезпечують легке двонаправлене ущільнення для забезпечення найвищого рівня герметичності та надійності в умовах високого тиску та температури в критичних ізоляторах. Компактні кульові крани високого тиску мають таку саму надійність і рівень якості, що й традиційні клапани API, але зі значною економією місця та ваги завдяки компактній конструкції фланців, інтегрованій у затвори клапанів. Компактні приварні горловинні фланці, які з'єднують трубопровід з клапаном, забезпечують додаткову економію місця. Ми повністю адаптуємо дизайн і вибір матеріалів відповідно до специфікацій проекту замовника.

КОНСТРУКЦІЯ КЛАПАНА

На основі API 6D і вимог замовника

ТЕМПЕРАТУРНИЙ ДІАПАЗОН

-150 до 428 градусів F (-101 до 220 градусів )

РОЗМІР

NPS 2 -24 (DN 50-600)

НОМИНАЛЬНИЙ ТИСК

ASME 900 - ASME 2500

ОБЛИЧЧЯМ ДО ОБЛИЧЧЯ

Відповідно до API 6D

КІНЦЕВІ З'ЄДНАННЯ

Компактний фланець Norsok L005
Компактний фланець Freudenberg/Grayloc

ДИЗАЙН КУЗОВА

Ковані болтові двох і трьох частин

ДИЗАЙН СИДІННЯ

М'яке або металеве сидіння з твердим покриттям на м'ячі та сидіннях
Двопоршневі сидіння
Комбіновані сидіння

ОСОБЛИВОСТІ

Конструкція з подвійним блоком і випуском (DBB)
Вторинні ущільнення з чистого графіту
Антистатичний пристрій
Противибуховий шток
Конфігурація губного ущільнення
Доступне екстрене вприскування герметика на сидіннях і штоку
Доступне ущільнення штока з низьким рівнем викидів
Накладка CRA на всіх ділянках динамічного ущільнення або на всіх доступних змочених частинах
Компактний і легкий дизайн
Легші фланці зварювальної горловини трубопроводу з меншими розмірами забезпечують економію ваги на 80%.

ОПЕРАТОР

Інструкція: гайковий ключ або шестерня з замком

Привід: пневматичний/гідравлічний/електричний

ТЕСТУВАННЯ ТА СЕРТИФІКАЦІЇ

Відповідність API 6D & ISO 5208 & API 598 перевірка та тестування
Вогнебезпечний і протестований на вогонь відповідно до API 607
Сертифікація SIL 3 відповідно до IEC61508
Неконтрольовані викиди відповідно до ISO15848
PED 2014/68/UE
