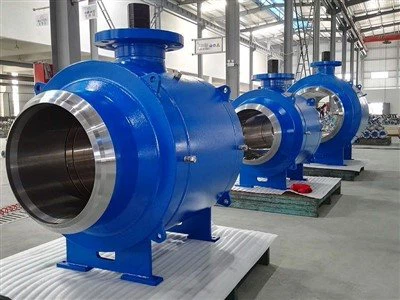

Повністю зварний кульовий кран аварійного відключення

Platinum valve пропонує повний асортимент повністю зварених кульових кранів з бічним входом із двох або трьох частин. Повністю зварена конструкція корпусу забезпечує легше рішення, а також уникає потенційних шляхів витоку в зовнішнє середовище, забезпечуючи надійний захист усієї системи. Суцільна конфігурація з подвійною цапфою та два незалежних гнізда з двонаправленим ущільненням забезпечують найвищий рівень герметичності та надійності за умов високого тиску та температури у всіх критичних ізоляторах. Доступні кілька унікальних функцій, які пропонують передові технічні рішення, придатні для процесів солодкого або кислотного газу або застосувань у трубопроводах. Вибір матеріалів повністю налаштовується відповідно до специфікацій проекту замовника.

КОНСТРУКЦІЯ КЛАПАНА

На основі API 6D і вимог замовника

ТЕМПЕРАТУРНИЙ ДІАПАЗОН

-150 до 428 градусів F (-101 до 220 градусів )

РОЗМІР

NPS 1-36 (DN 25-900)

НОМИНАЛЬНИЙ ТИСК

ASME 150 - ASME 2500

ОБЛИЧЧЯМ ДО ОБЛИЧЧЯ

Відповідно до стандарту API 6D

КІНЦЕВІ З'ЄДНАННЯ

RF, RTJ відповідно до B16.5 & B16.47
BW, зварений встик згідно B16.25

МАТЕРІАЛИ:

Вуглецева сталь, нержавіюча сталь, низькотемпературна вуглецева сталь, дуплекс, супердуплекс, інконель

ДИЗАЙН КУЗОВА

Ковані болтові двох і трьох частин

ДИЗАЙН СИДІННЯ

М'яке або металеве сидіння з жорстким покриттям м'яча та сидінь
Двопоршневі сидіння
Комбіновані сидіння

ОСОБЛИВОСТІ

Конструкція з подвійним блоком і випуском (DBB)
Вторинні ущільнення з чистого графіту
Антистатичний пристрій
Противибуховий шток
Доступне екстрене вприскування герметика на сидіннях і штоку
Доступне ущільнення штока з низьким рівнем викидів
Накладка CRA на всіх ділянках динамічного ущільнення або на всіх доступних змочених частинах
Подовжувач штока для підземного монтажу

ОПЕРАТОР

Інструкція: гайковий ключ або шестерня з замком
Привід: пневматичний/гідравлічний/електричний

ТЕСТУВАННЯ ТА СЕРТИФІКАЦІЇ

Відповідність API 6D & ISO 5208 & API 598 перевірка та тестування
Вогнебезпечний і протестований на вогонь відповідно до API 607
Сертифікація SIL 3 відповідно до IEC61508
Неконтрольовані викиди відповідно до ISO15848
PED 2014/68/UE
