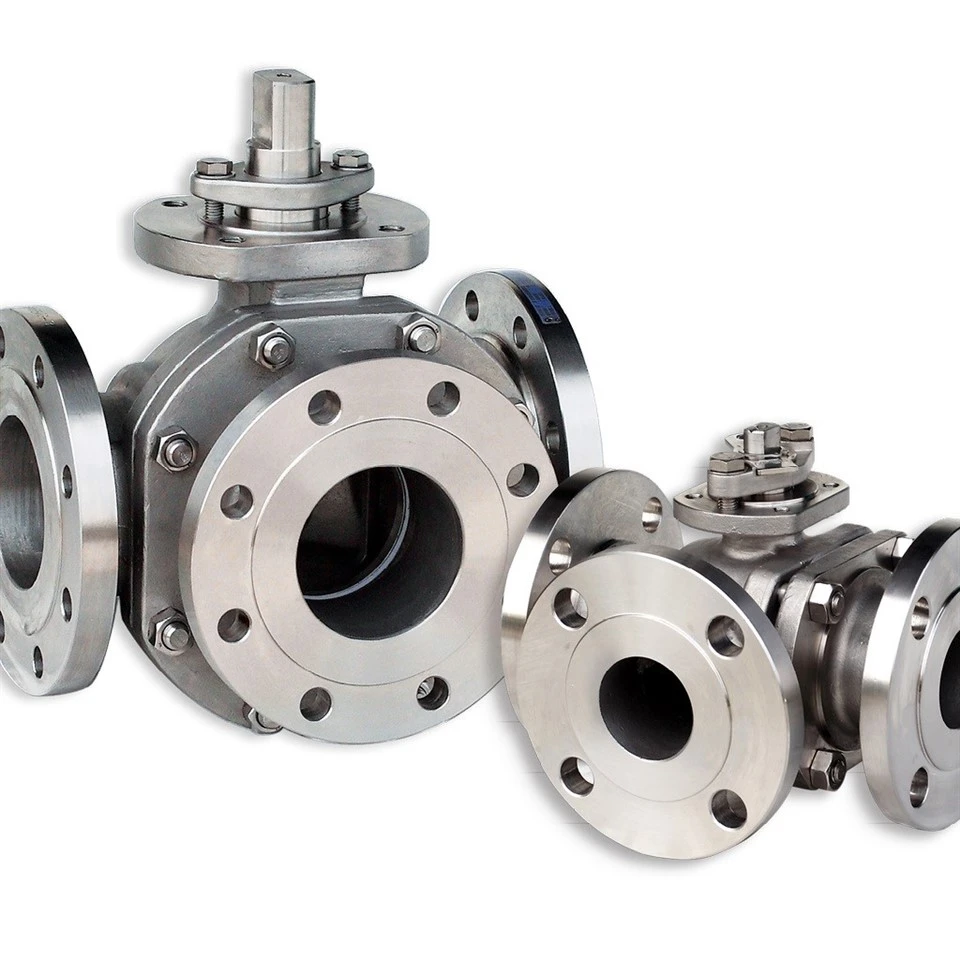

Кульовий кран від металу до металу

Плаваючі кульові крани «метал-метал» виготовляються відповідно до API 6D. Клапан сконфігурований у формі кованого болтового двокомпонентного роздільного корпусу з малим діаметром, що підходить для робочих умов середнього/низького тиску. Характеризується простою конструкцією, сідла клапанів вставляються безпосередньо в корпус.
Тиск потоку вище за течією штовхає вільно плаваючу кульку до нижнього сідла - результуюче стиснення забезпечує ідеальне ущільнення без витоків.
Шток з’єднаний у верхній частині кулі та дозволяє клапану відкриватися та закриватися рухом на чверть оберту.
Вибір матеріалу можна повністю настроїти відповідно до специфікацій проекту замовника, і доступно кілька унікальних функцій, які пропонують вдосконалене технічне рішення, придатне для агресивного морського середовища та корозійних і абразивних рідин.

КОНСТРУКЦІЯ КЛАПАНА

На основі API 6D

ТЕМПЕРАТУРНИЙ ДІАПАЗОН

-150 до 662 градусів F (-101 до 350 градусів )

РОЗМІР

NPS 1/2-6 (DN 15-150)

НОМИНАЛЬНИЙ ТИСК

ASME 150 - ASME 2500

ОБЛИЧЧЯМ ДО ОБЛИЧЧЯ

Відповідно до стандарту API 6D

КІНЦЕВІ З'ЄДНАННЯ

RF, RTJ відповідно до B16.5 & B16.47
SW, розетка зварена відповідно до B16.11

ДИЗАЙН КУЗОВА

Ковані/литі болти з двох частин

ДИЗАЙН СИДІННЯ

Металеве сидіння з твердим наплавленням на кулі та сидіннях

ОСОБЛИВОСТІ

Вторинні ущільнення з чистого графіту
Антистатичний пристрій
Винос проти продування
Двонаправлене щільне відключення
Доступне ущільнення штока з низьким рівнем викидів
Ущільнювальні кільця/манжетні ущільнювачі та графітова конфігурація

ОПЕРАТОР

Інструкція: гайковий ключ або шестерня з замком

ТЕСТУВАННЯ ТА СЕРТИФІКАЦІЇ

Відповідність API 6D & ISO 5208 & API 598 перевірка та тестування
Вогнебезпечний і протестований на вогонь відповідно до API 6FA/607
Сертифікація SIL 3 відповідно до IEC61508
Неконтрольовані викиди відповідно до ISO15848
PED 2014/68/UE

Що таке плаваючий кульовий кран?

Плаваючий кульовий кран – це тип клапана, у якому кульовий елемент, який контролює потік рідини, не є цапфою, а «плаває» між двома сідлами, розташованими на впускному та вихідному кінцях клапана. Ось ключові моменти щодо плаваючого кульового крана:

Структура та функціонування:

Кульовий кран не має опорного вала, і кулька підтримується сідлами клапана з обох кінців.

Стержень з’єднаний з м’ячем, що дозволяє м’ячу вільно обертатися між двома сидіннями за допомогою ручки або іншого рушійного пристрою.

Під тиском середовища кулька створює певне зміщення і щільно притискається до ущільнювальної поверхні на вихідному кінці, забезпечуючи герметичність.

особливості:

Проста структура з хорошою герметизацією.

Опір потоку кульового крана є мінімальним порівняно з іншими клапанами, повнопрохідна версія має однакові діаметри каналів для кульки, корпусу клапана та з’єднувальної труби.

Швидко відкривається та закривається, потрібно лише повернути кульку на 90 градусів.

Доступні з різних матеріалів, таких як вуглецева сталь, нержавіюча сталь і легована сталь.

Підходить для широкого діапазону середовищ, включаючи воду, розчинники, кислоти, гази тощо.

Застосування:

Широко використовується в промисловості, що працює з різними рідинами, завдяки своїй компактній конструкції, надійній герметичності, простоті обслуговування та здатності працювати в різноманітних робочих умовах.

Застосовується для температур від -196 градусів до 350 градусів (-46 градусів F до 662 градусів F) і тиску до класу ANSI 150-300.

Режими роботи:

Доступні ручний, пневматичний, електричний та інші режими приводу.

Особливості дизайну:

Матеріал ущільнювального кільця повинен витримувати робоче навантаження кулі та середовища.

Під впливом сильного тиску м'яч може трохи зрушитися.

Таким чином, плаваючий кульовий кран є універсальним і надійним вибором клапана для контролю потоку рідини в різних промислових застосуваннях.
