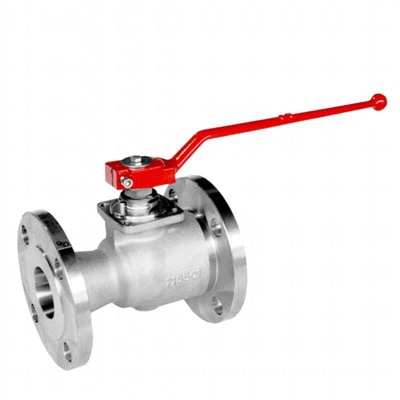

Плаваючий кульовий кран API 6D

Плаваючі кульові крани API 6D виготовляються відповідно до API 6D. Клапан сконфігурований у формі кованого болтового двокомпонентного роздільного корпусу з малим діаметром, що підходить для робочих умов середнього/низького тиску. Характеризується простою конструкцією, сідла клапанів вставляються безпосередньо в корпус.
Тиск потоку вище за течією штовхає вільно плаваючу кульку до нижнього сідла - результуюче стиснення забезпечує ідеальне ущільнення без витоків.
Шток з’єднаний у верхній частині кулі та дозволяє клапану відкриватися та закриватися рухом на чверть оберту.
Вибір матеріалів можна повністю настроїти відповідно до специфікацій проекту замовника, і доступно кілька унікальних функцій, які пропонують покращене технічне рішення, придатне для агресивного морського середовища та корозійних і абразивних рідин.

КОНСТРУКЦІЯ КЛАПАНА

На основі API 6D

ТЕМПЕРАТУРНИЙ ДІАПАЗОН

-150 до 662 градусів F (-101 до 350 градусів )

РОЗМІР

NPS 1/2-6 (DN 15-150)

НОМИНАЛЬНИЙ ТИСК

ASME 150 - ASME 2500

ОБЛИЧЧЯМ ДО ОБЛИЧЧЯ

Відповідно до стандарту API 6D

КІНЦЕВІ З'ЄДНАННЯ

RF, RTJ відповідно до B16.5 & B16.47
SW, розетка зварена відповідно до B16.11

ДИЗАЙН КУЗОВА

Ковані/литі болти з двох частин

ДИЗАЙН СИДІННЯ

М'яке або металеве сидіння з твердим наплавленням на м'ячі та сидіннях

ОСОБЛИВОСТІ

Вторинні ущільнення з чистого графіту
Антистатичний пристрій
Винос протидувний
Двонаправлене щільне відключення
Доступне ущільнення штока з низьким рівнем викидів
Ущільнювальні кільця/манжетні ущільнювачі та графітова конфігурація

ОПЕРАТОР

Інструкція: гайковий ключ або механізм із замком

ТЕСТУВАННЯ ТА СЕРТИФІКАЦІЇ

Відповідність API 6D & ISO 5208 & API 598 перевірка та тестування
Вогнебезпечний і протестований на вогонь відповідно до API 6FA/607
Сертифікація SIL 3 відповідно до IEC61508
Неконтрольовані викиди відповідно до ISO15848
PED 2014/68/UE

Як відремонтувати плаваючі кульові крани, коли вони вийшли з ладу?

Коли плаваючий кульовий кран виходить з ладу, процес ремонту вимагає прискіпливості та обережності. Ось кілька чітких кроків і резюме для довідки:

1. Діагностика несправностей

· Перевірте наявність витоків: спочатку перевірте, чи не протікає клапан. Витоки можуть відбуватися через ущільнювачі, між корпусом клапана та кришкою клапана або іншими з’єднаннями.

· Перевірте роботу: спробуйте попрацювати з клапаном, щоб перевірити, чи він нормально відкривається та закривається. Зверніть увагу на те, чи він застряг, чи не працює нормально.

· Зверніть увагу на зовнішній стан: перевірте, чи немає на зовнішній стороні клапана пошкоджень, корозії чи забруднень.

2. Підготовка до розбирання

· Закрийте вентиль: переконайтеся, що клапан повністю закритий, і від'єднайте трубу.

· Підготуйте інструменти: підготуйте необхідні інструменти для розбирання, такі як гайкові ключі, викрутки, герметики тощо.

· Захист безпеки: для забезпечення безпеки використовуйте відповідне захисне спорядження, таке як рукавички, окуляри тощо.

3. Розбирання та огляд

· Розберіть клапан: виконайте кроки розбирання та розбирайте клапан крок за кроком. Будьте обережні, щоб зберегти всі зняті частини для подальшого складання.

· Перевірте ущільнення: перевірте, чи ущільнення (наприклад, ущільнювальне кільце) не зношене, застаріле чи пошкоджене. При необхідності замініть ущільнювач на новий.

· Перевірте м'яч і сидіння: перевірте, чи немає зносу або подряпин між м'ячем і сидінням. При необхідності відремонтуйте або замініть.

· Перевірте інші деталі: перевірте, чи не пошкоджено або не зношено шток клапана, серцевину клапана та інші деталі.

4. Ремонт і заміна

· Замініть ущільнювач: якщо ущільнення пошкоджено, замініть його новим, використовуючи відповідний герметик. Переконайтеся, що ущільнення встановлено правильно та щільно.

· Відремонтуйте або замініть кулю та сидіння: якщо куля та сидіння зношені або пошкоджені, відремонтуйте або замініть їх. Під час ремонту звертайте увагу на збереження рівності та гладкості м’яча та сидіння.

· Замініть інші частини: якщо інші частини пошкоджені, вчасно замініть їх новими.

5. Повторне складання та перевірка

· Повторне складання: Знову зберіть клапан крок за кроком у порядку, зворотному розбиранню. Переконайтеся, що всі частини встановлено правильно.

· Перевірте клапан: повторно підключіть трубопровід і перевірте робочі характеристики та герметичність клапана. Переконайтеся, що клапан може нормально відкриватися і закриватися і немає витоку.

6. Запобіжні заходи

Уникайте агресивних операцій: під час розбирання та технічного обслуговування уникайте агресивних операцій, щоб уникнути пошкодження клапана або деталей.

Підтримуйте чистоту: під час технічного обслуговування тримайте клапан і деталі чистими, щоб уникнути потрапляння забруднень всередину клапана.

Правильне встановлення: під час повторного складання переконайтеся, що всі частини встановлено правильно, і дотримуйтесь інструкцій зі встановлення.

Дотримуючись наведених вище кроків і запобіжних заходів, можна ефективно усунути несправність плаваючого кульового крана та забезпечити його нормальну роботу. При необхідності рекомендується звернутися за допомогою до професійного обслуговуючого персоналу.
