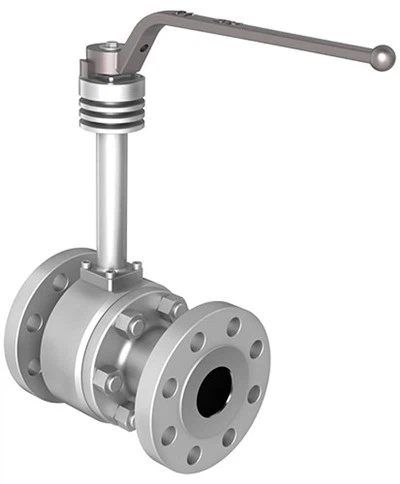

Плаваючий кріогенний кульовий кран

Кріогенні кульові крани виготовляються для надзвичайно низьких температур і кріогенних умов. Клапани розроблені з вбудованим розширенням кришки, який запобігає потраплянню кріогенних рідин до ущільнювача штока, дозволяючи рідинам кипіти та перетворюватися на газ. Це мінімізує втрати енергії вздовж розширення та захищає клапан від несправності. Структурна цілісність клапана зводить до мінімуму будь-яку термічну деформацію внутрішніх компонентів, спричинену коливаннями температури, забезпечуючи найвищий рівень продуктивності для щільного перекриття в критичних полях СПГ.

КОНСТРУКЦІЯ КЛАПАНА

На основі BS 6364, MESC 77/200, ISO 28921-1 і вимог замовника

ТЕМПЕРАТУРНИЙ ДІАПАЗОН

-320 до 212 градусів F (-196 до 120 градусів )

РОЗМІР

NPS 1-30 (DN 25-750)

НОМИНАЛЬНИЙ ТИСК

ASME 150 - ASME 900

ОБЛИЧЧЯМ ДО ОБЛИЧЧЯ

Відповідно до стандарту API 6D

КІНЦЕВІ З'ЄДНАННЯ

RF, RTJ відповідно до B16.5 & B16.47
BW, зварений встик згідно B16.25

МАТЕРІАЛИ:

Низькотемпературна вуглецева сталь, нержавіюча сталь, дуплекс, супердуплекс, інконель.

ДИЗАЙН КУЗОВА

Ковані болтові двох і трьох частин

ДИЗАЙН СИДІННЯ

М'яке або металеве сидіння з твердим покриттям на м'ячі та сидіннях
Конструкція сидіння дозволяє уникнути потрапляння рідини в порожнину тіла

ОСОБЛИВОСТІ

Вторинні ущільнення з чистого графіту
Антистатичний пристрій
Противибуховий шток
Конфігурація губного ущільнення
Доступне ущільнення штока з низьким рівнем викидів
Подовжений капот для низьких і кріогенних умов

ОПЕРАТОР

Інструкція: гайковий ключ або шестерня з навісним замком
Привід: пневматичний/гідравлічний/електричний

ТЕСТУВАННЯ ТА СЕРТИФІКАЦІЇ

Відповідність BS 6364, MESC 77/200, ISO 28921-1 перевірка та випробування

Вогнебезпечний і протестований на вогонь відповідно до API 6FA/607
Сертифікація SIL 3 відповідно до IEC61508
Неконтрольовані викиди відповідно до ISO15848
PED 2014/68/UE
